1973年4月3號，Motorola工程師Martin Cooper發明了世界上第一部商業化手機[1]。迄今48年了，整個手機的演變史，可以說也是屏幕尺寸的發展史，無論閱讀、工作、看電影、玩游戲，更大的屏幕顯然能帶來更好的體驗。
.png)
圖1: 手機演變史
但是手機的尺寸不可能無限制變大，于是各終端廠商開始在屏占比上下功夫，涌現出劉海屏、美人尖、水滴屏、機械升降式攝像頭甚至屏下攝像頭等全面屏技術。
.png)
圖2: 全面屏高屏占比[2]
全面屏的創新始終并沒有完美解決機身物理尺寸達到極限后，如何保證便攜性？怎么依靠外觀層面大改動去打動消費者，找到新的換機理由？于是一種新手機形態出現了– 折疊。從2016年開始，我們陸續看到先驅們?cè)谶@未來形態的探索，大量的研發投入，持續更新產品，完善設計上缺陷，尋找技術、成本與消費者需求的最佳平衡點。
本文首先介紹目前每個手機終端廠商的prototype折疊產品以及已推向市場的折疊手機產品，包含12個機型詳細平臺，電池容量，攝像頭，主副屏等硬件、折疊前/折疊后整機尺寸、折疊形態、價格等信息[3]：
Royole: FlexPai, FlexPai 2;
Samsung: Galaxy Fold, Galaxy Z Flip, Galaxy Z Flip 5G, Galaxy Fold 2;
Lenovo: Motorola Razr 2019, Razr 5G;
Huawei: Mate X, Mate Xs, Mate X2;
Xiaomi: Mix Fold;
同時也對已在跑道的終端未來產品以及新進跑道的OPPO, VIVO, Honor, Google即將發布的折疊信息做一些匯整和個人理解的探討，最后小結一下對未來趨勢的觀點。
.png)
雖然柔宇的折疊手機，市場反應褒貶不一，但我們對新技術要有敬畏之心，對先驅要有尊重之情。
.png)
圖3：Galaxy Fold改良版
同時，Samsung官方發布視頻[5]，懇求用戶以“特殊程度的關懷”對待Galaxy Fold，不要添加任何額外的屏幕保護膜，觸控屏幕時用力要輕，整機不防水，不防塵，整機關閉機構采用的磁鐵會干擾其他磁性產品。足以說明折疊手機的脆弱。2020年9月發布的Galaxy Fold 2，外觀上最大的變化是主屏和副屏尺寸都變大一些，主屏幕左邊大劉海換成了中間小孔，屏占比更大，價格反而略微提高了。
.png)

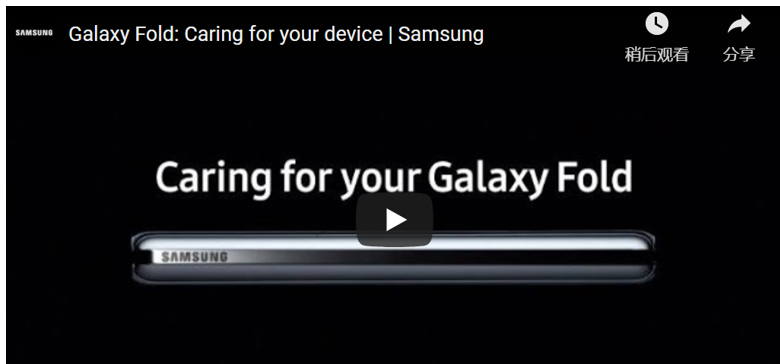

圖4：三星官方“特殊關懷Galaxy Fold”視頻
2019年10月，三星在開發者大會上，展示了一款新折疊手機的設計概念[6]，上下內折，機身更加修長，正面中間挖孔。即是，2020年2月正式推向市場的全新折疊系列Z Flip，價格上相比Fold系列，大約有$500降價，雖然副屏才1.1inch，但加上后續Z Flip 5G版本成功推出，該系列的銷量對于折疊產品來說，還是很不錯。
.png)
.png)
圖5：三星2019開發者大會發布新折疊設計概念
對于下一代Galaxy Fold 3可能增加的幾個feature [7]，這里做一些分析：
New feature1，S-Pen，去年傳聞的Galaxy Note系列將會取消，其標志性的Stylus功能，已經在今年1月份的Galaxy S21引進，所以傳聞的Galaxy Fold 3導入S-Pen將是大概率，若是這樣，后續就是S系列以及Fold系列繼承Galaxy Note。同樣，我們也注意到傳聞，F(xiàn)old 3的外屏尺寸會從原先的6.23inch 縮小到5.xinch，應該為了騰讓更多的空間給S-Pen。但是基于原先Fold 2的屏幕堆疊，外層PET的hard coating 抗刮傷性能能否有提升，也是一個值得注意觀察的。
New feature 2，Pol-less，雖然Fold 3估計會使用更耗電的Snapdragon 888，但Pol-less帶來的屏幕功耗降低很好做了平衡，所以傳聞的Fold 3的電池容量會從Fold 2的 4500mAh下降 4275mAh也側面印證這個新技術的集成可能。
New feature 3，屏下攝像頭，國內終端的屏下攝像頭從2019年開始都有陸續展示肌肉，甚至ZTE中興在2020年10月就有真機發布，對于小尺寸OLED技術和市場引領者的Samsung最早在今年的1月份，才有預告Notebook產品會有屏下攝像頭技術集成，現在半年過去了，仍沒有新消息更新，足見此技術產品化的坎坷以及一些規格參數的取舍困難。單從Fold主屏外觀趨勢來看，從Fold 1到Fold 2，從原先邊緣大notch到中間small hole，F(xiàn)old 3集成屏下攝像頭是有延續此系列的進化更新。
下一代Galaxy Flip 3傳聞可能將有4G 和 5G兩個版本[8]差異化，整機價格預估比上一代的Flip 2 要便宜20%，版本的增加和價格的下沉，都是為了消費者有更多選擇，提升出貨量。對于主屏幕預計尺寸會略微變大，但仍維持中間small hole，所以整機外觀不會有太大變動。主屏的刷新率應該要對60HZ做提升，當然一如既往的支持HDR10+。對于副屏，有可能從1.1inch 升級到2.0inch左右，畢竟目前Flip副屏是所有已發布的折疊機器中最小的。
Samsung Galaxy 折疊兩個系列，F(xiàn)old系列大屏，左右翻折，主打高端，集成新技術，F(xiàn)lip系列上下翻折，主打高性價比，沖量，成熟穩健方案。
.png)
圖6: Lenovo C Plus & Lenovo Folio
2019年公布的產品化折疊手機Motorola Razr是致敬經典的情懷之作，一直到現在，個人認為都是目前最漂亮，最實用的折疊手機。從一代Razr 2019到二代Razr 5G，她一直走的就是不尋常路，堅持自己的風格，自成一派。CPU兩代都采用7系列，并沒有特別追求高端8系列，其他家的折疊手機，攝像頭是一直往上堆，主攝像頭個數從2個到3個甚至到4個，她卻反其道，可能是為了整體的外觀以及整機空間考量，二代的主攝像頭直接降為1個。對于主屏，兩代共用同一塊屏幕，雖然主屏中間大劉海，但是搭配大圓弧以及整機的外觀，還是很漂亮的。整機重量相較Galaxy Z Flip系列還是較重的。雖然5G版本的電池容量有所提高，但也只有2800mAh，仍是所有已上市折疊手機中，容量最小的，希望隨著下一代電池容量可以有所提高。
.png)
.png)
.png)
華為目前的3款折疊追求的都不是性價比，走的是高端路線，今年會不會與Samsung折疊類似，分出兩條產品線，一條維持原先大屏左右翻折，另一條走上下翻折，且是否有高、低價策略出來，讓我們期待年底的答案揭曉。
小米在折疊上也是較早就開始多樣化嘗試。從已公布的信息來看，首先看到的是 2019年1月，林斌在微博展示的全球第一臺雙折疊手機工程機[11]，屏幕兩側向后面翻折，兩邊翻折應該是對稱的，最后可以看到這兩部分在背部是幾乎重疊在一起，展開狀態比例4:3左右，折疊后屏幕比例近似16:9。
.jpg)
圖8: 小米雙折疊工程機
2019年9月，發布的Mix Alpha環繞屏概念手機[12]，屏幕供應商來自維信諾，7.92inch，分辨率2280*2250，接近1:1比例。在真空條件下，通過旋入式組裝技術讓屏幕實現環繞包裹手機的形態深度彎折，可以說這是一個大膽開創性突破?，F(xiàn)場發布會時，雷軍提到小米從2017年就開始這款手機研發，前后用了 1000 人的項目團隊，花了 5 億人民幣，其目的就是為了 MIX 的探索精神。
.png)
圖9: 小米Mix Alpha
小米折疊真正推向市場的是第三款，今年3月的Mix Fold，但是與兩年前的Samsung Galaxy Fold以及去年的Galaxy Fold2相比，除了處理器升級，液態camera鏡頭特色，在折疊上沒有可圈可點的地方，整機重量超過300g，更重；彎折形狀類似，也是楔形；主屏刷新率60HZ，反而副屏90HZ比主屏更高。Mix Fold最大的優點就是價格相對便宜，秉承小米一貫優良的作風，低價從長遠來講，對于折疊整個生態鏈的發展是良性的，更利于整個折疊手機行業的增量發展，定了一個價格標的，友商們拼命加油努力，最終獲益的都是消費者。
.png)
韓國媒體TheElec 6月7號消息[13]，小米下一代折疊主屏幕供應商換成三星，尺寸8.0inch左右，副屏仍然由華星光電CSOT提供，單從尺寸來看，估計和Samsung Galaxy Fold系列相差不大，但是相信價格應該要比Mix Fold更低，硬件配置更好，讓我們期待今年Q4發布的二代會不會有驚艷更新。
2018年10月，OPPO提交了一份帶有彈出式攝像頭的可折疊手機的專利[14]，2019年6月公開，獲得專利的手機可以折疊成平板電腦的形式。折疊智能手機時，顯示屏在外面。通過在外殼左側使用彈出式攝像頭，用戶可以在設備折疊和完全展開時拍照。攝像頭略微凸出，一折疊手機，它就會無縫地落入外殼中。設計看起來非常時尚。
.png)
圖10: OPPO彈出式攝像頭可折疊手機專利, 2018/10
2019年2月，時任OPPO VP Brian沈義人微博公布了OPPO第一款折疊概念工程機，從圖片上看，類似Huawei Mate的外折設計。
.png)
圖11: OPPO第一款折疊工程機
2020年1月，OPPO 提交“可折疊外殼組件及可折疊電子設備”專利[15]，該文件已于2020年7月獲得批準并發布。仍然是外折，折疊后正面和背面都有一個大屏幕表面。手機的底部非常圓潤，這是通過圓柱形鉸鏈實現的，屏幕繼續穿過設備底部，配有角度檢測模塊計算兩個外殼之間的旋轉角度，以便可以相應地自動調整用戶界面。
.png)
圖12: OPPO可折疊外殼組件及可折疊電子設備專利, 2020/01
2020年2月，OPPO 提交“可折疊終端“專利[16]，該文件已于 2020 年 9 月 3 日獲得批準并發布。屏幕上下內折設計，帶齒輪的旋轉鉸鏈。一對蓋板可旋轉地連接到支撐板并允許外殼相對于蓋板滑出。這樣，屏幕和外殼之間的長度差異可以在折疊和展開過程中得到補償。手機可以固定在 4 個角度：30 度、60 度、90 度和 120 度。
.png)
圖13: OPPO可折疊終端專利, 2020/02
2020年11月，OPPO 發布了OPPO X 2021卷軸屏概念機[17]，采用一塊最小 6.7 英寸、最大 7.4 英寸的無級 OLED 柔性卷軸屏，配備 OPPO 自研的 Roll Motor 動力總成、雙矩陣嵌入式離合結構和屏幕動態區骨架疊層，機身結構的活動側內置一根直徑約 6.8mm 的滑輪軸承，屏幕始終沿著中心軸運動，6.8mm 更接近 OLED 柔性屏受力后可彎曲直徑，確保柔性屏在彎曲之后幾乎不產生折痕。
.png)
圖14: OPPO X 2021
OPPO對于終端設備的探索和創新從未停止，韓國媒體TheElec 6月7號消息[13]，OPPO折疊手機發布時間可能會推遲到明年2022年，三星提供7.1inch主屏幕，搭配LTPO技術，這個尺寸和目前主流的大屏8.0inch有差異，相信搭配OPPO整體ID的設計優勢，期待整機會有點與眾不同。
2019年2月，網絡上有傳疑似vivo IQOO的折疊手機[18]，但是沒有更多的細節揭露，后續也沒有任何其他消息，更像宣傳渲染圖。
.png)
圖15: 疑似vivo IQOO折疊屏手機，2019/02
2020年2月，vivo 提交“顯示面板與移動終端”專利[19]，該文件已于2020年10月獲得批準并發布。整體設計類似Galaxy Fold系列，大屏左右內折，該折疊手機配備觸控筆，折疊智能手機時，可以將筆存放在折疊屏幕的位置。
.png)
圖16: vivo顯示面板與移動終端專利，2020/02
2020年8月，vivo提交“折疊屏手機”專利[20]，該文件已于2021年2月獲得批準并發布[V2]。手機外觀與三星Galaxy Z Fold 2類似，采用“翻蓋”設計，屏幕由底部延伸至手機背面。采用這種設計方案，vivo就無需在屏幕正面打孔放置前置鏡頭，實現真正的全面屏，而背面約1/3的面積由屏幕組成。
.png)
圖17: vivo折疊屏手機專利，2020/08
vivo的折疊專利布局也一直在進行。韓國媒體TheElec 6月7號消息[13]，vivo 今年年底上市折疊手機，三星A3工廠提供8inch主屏幕，BOE B7成都工廠提供6.5inch副屏，整機與Galaxy Fold 2的設計類似，增加觸控筆，如若這樣，讓我們拭目以待，vivo foldable如何與Samsung Galaxy Fold 3的正面競爭。
榮耀從華為剝離出來之后，把Magic系列作為對標華為Mate系列和P系列，定位為超級旗艦，傳聞今年年底將要量產的折疊命名為Magic X[21]，與華為mate X2類似，相較華為，榮耀的品牌號召力會有一定的折扣，期待其第一款折疊手機會有高一點的性價比。
從榮耀公布的路線圖來看，榮耀折疊屏機型預計將在 7 月或 10/11 月發布。
Google最早參與折疊是從安卓軟件上開始，2018年5月的I/O開發者大會上，宣布將增加對可折疊屏幕的支持。2019年5月，Google就公開正在研究折疊[22]，當時官方還認為折疊屏幕不是必備功能。韓國媒體TheElec 6月7號消息[13]，Google第一款折疊Pixel Fold主屏幕由三星提供，尺寸7.6inch內折，將于今年10月開始生產。相信Google折疊手機在人機互動軟件應用層面會有更好的體驗。
按各終端品牌廠商發布的prototype時間以及產品化正式上市的時間順序，整理下表：
.png)
圖18: 已公開的折疊手機 (截至2021/6)
趨勢1：從2019年下半年開始，產品化的折疊手機逐漸增多，且往內折偏移；
趨勢2：集中為2種折疊形態，以Samsung Fold、Huawei、 Xiaomi為代表的大屏左右折疊，及以Lenovo Motorola Razr、Samsung Z Flip為代表的小屏上下內折；
趨勢3：更多新形態手機將會出現，多折、卷曲等；
趨勢4：隨著折疊手機終端的更新?lián)Q代，以及新進玩家的加入，今年下半年將又是一個折疊手機面世的小高峰。
任何新技術從初步概念的提出和實現，到具備優質體驗、穩定性能的產品，道路從未平坦。折疊手機做為一種新形態方式，解決了屏幕越來越大與便攜性之間的矛盾。目前此技術正呈現百花齊放格局，隨著生產工藝演進，材料薄型化、一體化、國產化推進，上下游供應鏈協同，終端人機交互方式完善，最終形成折疊生態，讓消費者能切身體會到此項新技術帶來的優勢，也讓折疊飛入尋常百姓家的愿景得以實現。
